W przypadku cienkiej folii PTFE (politetrafluoroetylenu) niezwykle ważny jest dokładny pomiar jej grubości. Jako renomowany dostawca cienkiej folii PTFE rozumiemy znaczenie precyzyjnych pomiarów w zapewnieniu jakości i wydajności naszych produktów. W tym poście na blogu omówimy różne przyrządy pomiarowe używane do pomiaru grubości cienkiej folii PTFE, omawiając ich zasadę działania, zalety i ograniczenia.
1. Mikrometry
Mikrometry, zwane także suwmiarkami mikrometrycznymi, są jednymi z najczęściej stosowanych przyrządów do pomiaru grubości cienkich materiałów, w tym folii PTFE. Występują w wersji mechanicznej i cyfrowej, przy czym wersje cyfrowe oferują większą precyzję i łatwiejszą czytelność.
Zasada działania
Mikrometry mechaniczne działają w oparciu o mechanizm śrubowo-gwintowy. Użytkownik obraca naparstnicę, która przesuwa wrzeciono w kierunku lub od kowadła. Odległość pomiędzy wrzecionem a kowadłem można zmierzyć z dużą precyzją, zwykle do 0,001 mm (lub 1 mikrona). Mikrometry cyfrowe wykorzystują czujnik elektroniczny do pomiaru odległości, a wynik jest wyświetlany na ekranie cyfrowym.
Zalety
- Wysoka precyzja: Mikrometry zapewniają bardzo dokładne pomiary, dzięki czemu nadają się do zastosowań, w których wymagana jest precyzyjna kontrola grubości.
- Przenośny: Są stosunkowo małe i łatwe do przenoszenia, co pozwala na pomiary na miejscu.
- Łatwy w użyciu: Nawet dla osób z ograniczoną wiedzą techniczną użycie mikrometru jest proste.
Ograniczenia
- Ograniczony obszar pobierania próbek: Mikrometr mierzy grubość w jednym punkcie. W przypadku folii PTFE, które mogą mieć różną grubość na powierzchni, należy wykonać wielokrotne pomiary w różnych miejscach, co może być czasochłonne.
- Możliwe uszkodzenie powierzchni: Nacisk wrzeciona i kowadła może powodować pewne odkształcenia delikatnej powierzchni folii PTFE, zwłaszcza w przypadku bardzo cienkich folii.
2. Grubościomierze ultradźwiękowe
Grubościomierze ultradźwiękowe to kolejna popularna opcja pomiaru grubości cienkiej folii PTFE.
Zasada działania
Wskaźniki te działają poprzez wysyłanie fal ultradźwiękowych przez materiał. Fale odbijają się od tylnej powierzchni folii i mierzony jest czas potrzebny do powrotu fal. Bazując na znanej prędkości fali ultradźwiękowej w PTFE, grubość folii można obliczyć ze wzoru (d = \frac{v\times t}{2}), gdzie (d) to grubość, (v) to prędkość fali ultradźwiękowej w materiale, a (t) to czas przelotu.
Zalety
- Nieniszczący: Pomiar ultradźwiękowy nie uszkadza folii PTFE, co ma kluczowe znaczenie w przypadku produktów, które muszą pozostać nienaruszone do dalszego użytkowania.
- Pomiary poprzez powłoki: Jeśli folia PTFE ma powłokę lub stanowi część struktury wielowarstwowej, grubość warstwy PTFE można nadal mierzyć za pomocą mierników ultradźwiękowych.
- Nadaje się do dużych obszarów: Może pokryć większy obszar w porównaniu z mikrometrami, zapewniając bardziej reprezentatywny pomiar grubości.
Ograniczenia
- Wymaga Couplantu: Aby zapewnić właściwą transmisję fal ultradźwiękowych, pomiędzy sondą miernika a powierzchnią folii należy nałożyć środek sprzęgający (taki jak żel). Może to spowodować pozostawienie śladów na filmie.
- Dokładność zależna od właściwości materiału: Prędkość fal ultradźwiękowych może się różnić w zależności od gęstości folii PTFE, temperatury i innych właściwości, które mogą mieć wpływ na dokładność pomiaru.
3. Laserowe systemy pomiaru grubości metodą skaningową
Technologia skanowania laserowego została również szeroko zastosowana do pomiaru grubości cienkiej folii PTFE.
Zasada działania
Systemy te wykorzystują wiązkę lasera do skanowania powierzchni folii PTFE. Światło lasera odbija się od górnej i dolnej powierzchni folii i mierzona jest odległość pomiędzy dwoma punktami odbicia. Poprzez ciągłe skanowanie folii można uzyskać szczegółowy profil grubości.
Zalety
- Wysoka prędkość i brak kontaktu: Skanowanie laserowe pozwala na szybki pomiar bez dotykania folii, co jest idealne w przypadku linii produkcyjnych o dużej objętości.
- Mapowanie w wysokiej rozdzielczości: Może zapewnić szczegółową mapę grubości całej powierzchni folii, umożliwiając wykrywanie lokalnych zmian grubości.
- Zautomatyzowana obsługa: Systemy te można zintegrować z zautomatyzowanymi procesami produkcyjnymi, poprawiając wydajność i redukując błędy ludzkie.
Ograniczenia
- Wysoki koszt: Systemy skanowania laserowego są stosunkowo drogie w zakupie i utrzymaniu.
- Wrażliwość na warunki powierzchniowe: Na dokładność pomiaru może mieć wpływ chropowatość powierzchni i współczynnik odbicia folii PTFE.
4. Pojemnościowe czujniki grubości
Czujniki pojemnościowe są również używane do pomiaru grubości cienkich materiałów dielektrycznych, takich jak folia PTFE.
Zasada działania
Czujnik pojemnościowy składa się z dwóch elektrod. Po umieszczeniu folii PTFE pomiędzy elektrodami działa ona jak dielektryk. Pojemność czujnika zmienia się w zależności od grubości folii. Mierząc pojemność i stosując wstępnie skalibrowaną zależność między pojemnością a grubością, można określić grubość folii.
Zalety
- Bezkontaktowy: Czujniki pojemnościowe mogą mierzyć grubość bez dotykania folii, unikając potencjalnych uszkodzeń.
- Szybki czas reakcji: Mogą zapewniać pomiary grubości w czasie rzeczywistym, co jest przydatne do kontroli procesu.
- Nadaje się do cienkich folii: Czujniki pojemnościowe są szczególnie skuteczne przy pomiarze bardzo cienkich folii PTFE.
Ograniczenia
- Wrażliwość na warunki środowiskowe: Czynniki takie jak wilgotność i temperatura mogą mieć wpływ na pomiar pojemności, prowadząc do niedokładności.
- Ograniczone do materiałów dielektrycznych: Czujniki pojemnościowe nadają się głównie do materiałów dielektrycznych, takich jak PTFE i mogą nie działać w przypadku materiałów przewodzących lub półprzewodzących.
Nasz asortyment produktów i znaczenie pomiaru grubości

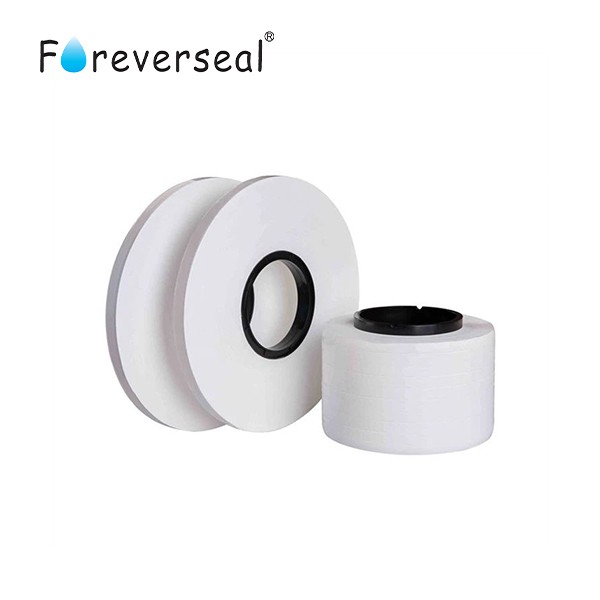

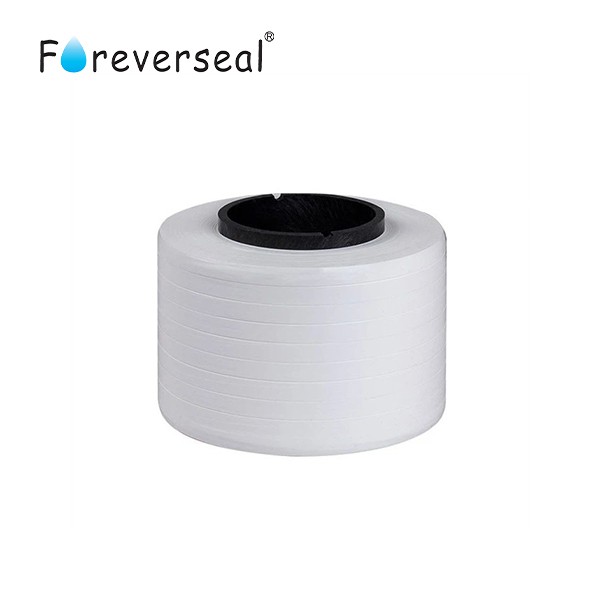

Jako wiodący dostawca cienkiej folii PTFE oferujemy szeroką gamę produktów m.inBiała, niespiekana taśma izolacyjna z PTFE o niskiej gęstości,Folia izolacyjna kabla PTFE, IOdporna na korozję folia PTFE. Grubość tych folii jest krytycznym parametrem wpływającym na ich działanie.
Na przykład w zastosowaniach związanych z izolacją kabli grubość folii PTFE może wpływać na właściwości elektryczne, takie jak pojemność i wytrzymałość na przebicie napięcia. W zastosowaniach odpornych na korozję grubość musi być wystarczająca, aby zapewnić niezawodną barierę przed substancjami korozyjnymi. Stosując odpowiednie przyrządy pomiarowe, mamy pewność, że nasze produkty spełniają rygorystyczne normy jakościowe i wymagania klientów.
Skontaktuj się z nami w celu dalszej dyskusji
Jeśli są Państwo zainteresowani naszymi produktami z cienkiej folii PTFE lub mają Państwo jakiekolwiek pytania dotyczące pomiaru grubości i specyfikacji produktu, chętnie Państwu pomożemy. Skontaktuj się z nami, aby rozpocząć dyskusję na temat Twoich konkretnych potrzeb, a wspólnie możemy znaleźć najlepsze rozwiązania dla Twoich projektów.
Referencje
- „Podręcznik przyrządów pomiarowych”, Autorzy: Różni eksperci w dziedzinie metrologii, Wydawca: Academic Press
- „Thin Film Measurement Technologies”, Czasopismo: Journal of Advanced Materials Measurement, Tom: X, Wydanie: Y, Rok: Z
